一、概述
　　

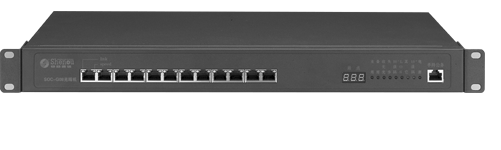

　　HG08-960系列光端机是华光高科电子有限公司设计的一种新型的、高性能的多业务传输设备，可以同时提供语音、数据、图象等多业务接入，可以纳入申瓯通信网管平台，实现多极网管功能（故障监控及业务管理）。整机工作性能可靠、稳定，易于安装、维护方便，并且具有完善的告警功能和环回测试功能，大大提高了设备的工作稳定性,本设备广泛适用于移动、电信、铁通、联通等各运营机构的公网和公安、部队、铁路公路交通、电力、金融、政府及具有分支机构的大型企事业单位的专网和广电、各电信运营商的公用网。
二、主要特点
　　● 可提供32个E1接口
　　● 可提供1个RS422接口（速率高达57.6Kbit/s）
　　● 可提供1路公务话机接口供系统维护使用
　　● 可提供2个100M带宽的以太网接口
　　● 不仅具有本端收无光、失步、误码、2M信号丢失告警，还有对端光路、电口故障告警
　　● 具有网管功能，通过申瓯网管平台，不仅可以监测到所有站点的告警，可以对E1接口进行远端环回
　　● 具有两个网管接口提供给不同的运用商（传输网管和数据网管）
　　● 提供6路用户自定义接口供用户接入不同的告警信号
　　● 本机采用AC220和DC-48V双重供电方式，适用于不同的供电场合
　　● 标准19英寸1U机箱设计
三、技术特点　

　　● 光接口参数 发送光功率： 为-3～-15dBm 光端机允许接受最小光功率： 优于-36dBm
　　● 2M接口参数 速率：2048 Kbit/s±50 ppm 阻抗：75Ω（非平衡）/120Ω（平衡，机箱内设置）码型：HDB3
　　● 2M接口数字段特性 物理/电气特性：符合ITU-T G.703、G.823建议要求以及相关国际标准 误码特性：符合ITU-TG.921规定及相关国标要求； 输入抖动容限：符合ITU-TG.823/图2和G.823/表2要求及相关国标要求；输出抖动：符合ITU-TG.921/表3要求；
　　● 音频接口参数 有效传输频带300～3400 Hz 音频转接方式：二线/四线音频或二线环路（FXO、FXS）二线/四线音频接入点电平： 二线发：0dBr 二线收：-3.5dBr 四线发：-14dBr 四线收：+4dBr 音频接入点阻抗:二线600Ω(平衡) 四线600Ω(平衡) 二线环路传输衰减：2～5dB 二线环路阻抗：600Ω
　　● 以太网接口参数 接口类型：RJ45 接口速率：10M、100M
　　● 其它接口参数 RS422异步数据接口,最高速率为57.6Kbit/s; 公务电话通道为64Kbit/s速率,并且具有呼叫功能;
　　● 其它接口参数 RS422异步数据接口,最高速率为57.6Kbit/s; 公务电话通道为64Kbit/s速率,并且具有呼叫功能;
　　● 监控管理与告警 网管接口类型：传输网管中心网管接口，数据网管中心网管接口（也可以做RS422异步数据接口），子系统网管接口。 网管监控功能：本机可以接入申瓯网管平台，本机监控接口与PC机相连，可以获得全部的告警量以及设备的运行参数，其中包括光路、各支路的告警，环境参数显示,对端的工作状态等；网管软环回控制功能：通过PC机网管界面，配置E1接口的连接允许、E1接口的近端和远端环回，配置以太网接口的连接允许、速率、半/全双工和环回等；
　　 告警显示及处理：

告警内容	本机指示灯状态	主端监控	告警类型
电源故障	电源指示灯灭	机架告警喇叭响，手持终端或后台机显示	即告
帧失步	帧失步指示灯亮红灯	机架告警喇叭响，手持终端或后台机显示	即告
10-3累计误码	累计误码指示灯亮红灯	机架告警喇叭响，手持终端或后台机显示	即告
对端告警	对告指示灯亮红灯	手持终端或后台机显示
扩展板告警	扩展板告警指示灯亮红灯	机架告警喇叭响，手持终端或后台机显示	即告
风扇告警	风扇正常运行亮绿灯，风扇故障亮红灯	风扇故障，机架告警喇叭响，手持终端或后台机显示	即告
2M接口系统没有配置	对应的2M支路指示灯灭	手持终端或后台机显示
2M接口系统有配置，信号丢失	对应的2M支路指示灯亮红灯（建立连接亮绿灯）。	机架告警喇叭响，手持终端或后台机显示	即告
对端2M信号丢失	对应的2M支路指示灯亮橙色灯	手持终端或后台机显示
以太网接口系统没有配置	对应的以太网支路LINK指示灯灭	手持终端或后台机显示
以太网接口系统有配置，没有连接	对应的以太网支路LINK指示灯亮红灯（建立连接亮绿灯）	机架告警喇叭响，手持终端或后台机显示	即告
以太网接口速率	10M/100M，Speed指示灯灭/亮绿灯

　● 用户自定义接口 用途：用来输入用户端需要告警的信号，如：无人值守的机房的温度、湿度、火警、盗警和门开关等，并且能够在网管系统显示。 输入电平要求：输入共地的TTL信号，高电平告警。
　● 环境要求 环境温度：5℃～40℃； 相对温度：≤85%（30℃）； 电磁相容性辐射和传导干扰符合国际GB/T 13996要求； 环境空气无腐蚀性和溶剂性气体，无扬尘。
　● 外形尺寸 长*宽*高：483mm*216mm*44mm
　● 供电要求 DC-48V和AC220可以同时供电; 交流输入电压为165～265V ; 直流输入电压可为 -36～-75V电源纹波≤100mVp-p; 供电功率：≥15W

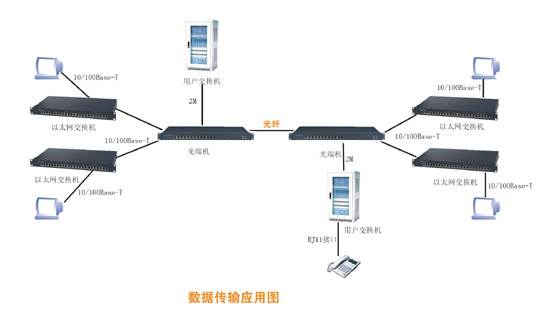

四、应用方案图
