信息产业部进网证号：28-0724-020079
一、概述
　
　　　　HG08-30系列光端机是华光高科电子有限公司开发的灵巧型光传输产品,具有体积小、重量轻、安装方便等特点。
二、主要特点 　
　
　　● 该设备为迷你型的低成本传输设备；
　　● 可提供1个2M接口；
　　● 可提供1个RS232或1个RS422接口（速率高达19.2Kb/s）；
　　● 不仅具有本端收无光、失步、误码、2M信号丢失告警，还有对端光路、电口故障告警；
　　● 本机采用AC220和DC-48V电源适配器双重供电方式，适用于不同的供电场合；
　　● 集中式采用19英寸3U机箱设计，模块式插板，桌面式为小体积机箱。
三、技术特点
　
　　● 工作条件
　　　Δ 环境温度：0℃～40℃；
　　　Δ 相对湿度：≤85%（30℃）；
　　　Δ 电磁相容性辐射和传导干扰符合国际GB/T13996要求；
　　　Δ 环境空气无腐蚀性和溶剂性气体，无扬尘。
　　● 供电条件
　　　Δ直流 +5V 流 220V(配外置变压器)
　　　Δ 供电功率：≥10W即可
　　● 光接口特性
　　　Δ 线路码型：NRZ+扰码；
　　　Δ 线路码速率：20.48Mbit/s；
　　　Δ 发送光功率：-8～-15dBm或-3～-8dBm；
　　　Δ 接收机允许最小接收光功率Pmin（灵敏度）：优于-36dBm；
　　　Δ 接收动态范围：优于30dB。
　　● 2M 特性
　　　(1)接口特性
　　　　 Δ 速率：2048Kbit/s±50ppm（异步）；
　　　　 Δ 阻抗：75Ω（非平衡）/120Ω（平衡）；
　　　　 Δ 码型：HDB3；
　　　　 Δ 物理/电气特性：符合ITU-T G.703、G.823建议要求及相关国标要求。
　　　(2)数字段特性
　　　　 Δ 误码特性：符合G.921规定及相关国标要求；
　　　　 Δ 输入抖动容限：符合G .823/图2和G .823/表2要求及相关国标要求；
　　　　 Δ 输出抖动：符合G .921/表3要求；
　　　　 Δ 抖动转移特性：抖动转移函数的最大增益小于1db；
　　　　 Δ 故障显示和相应措施：符合G .921/表4要求。
　　● RS-232特性
　　　 速率：0-384K
　　● 监控管理与告警
　　　 可对正在运行的光端机运行状态、故障告警进行监控。

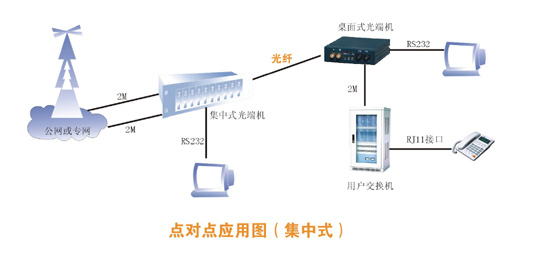

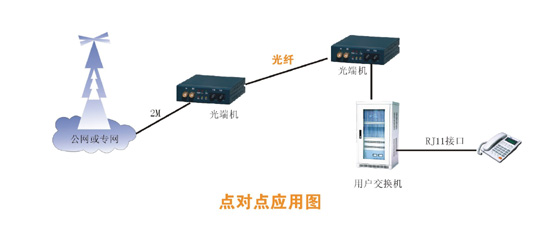

四、应用方案图
