信息产业部进网证号：28-0724-020079
一、概述
　　HG08-60C01光端机是华光高科电子有限公司设计的一种新型的、高性能的多业务传输设备，采用4U、1U标准结构以及接入式、桌面式设计,可以同时提供数据、图象等多业务传输，可以纳入申瓯通信网管平台，实现网管功能（故障监控及业务管理）。整机工作性能可靠、稳定，易于安装、维护方便，并且具有完善的告警功能和环回测试功能，大大提高了设备的工作稳定性,单元板采用模块式设计安装极为方便,本设备广泛适用于移动、电信、铁通、联通等各运营机构的公网和公安、部队、铁路公路交通、电力、金融、政府及具有分支机构的大型企事业单位的专网。
二、主要特点 　
　● 2个2M光端机有4种机型：19英寸1 U机箱、桌面式、插板式、接入式；
　● 接入式由申瓯数字交程控用户换机的PCM中继板与PDH光端机集成； 　
　● 每种设备均提供2个标准G.703接口； 　
　● 每种设备均提供1路10/100M自适应的以太网端口传输带宽为10M；
　● 桌面型的设备还具有1个RS232异步数据通道；
　● 能够纳入申瓯网管平台，对各个设备的故障进行监控，对2M以太网接口进行环回测试（也可用硬件环回）； 　
　● 根据不同的设备有不同的供电方式，能够满足供电不同的场合；
　● 集中式4U，19英寸1 U机箱设计，桌面式为小型金属机箱。
三、技术特点
　● 光接口参数 线路码型：NRZ+扰码； 发送光功率： -3~-15dBm； 光端机允许接受最小光功率：-36dbm;接收的动态范围：优于30db;
　● 2M接口参数 速率：2048Kbit/s±50ppm； 阻抗：75Ω（不平衡）/120Ω（平衡，集中式模块板上设置）;码型：HDB3；
　● 2M接口数字段特性 物理/电气特性：符合ITU-TG.703、G.823建议要求以及相关国际标准； 误码特性：符合ITU-T G.921规定； 输入抖动容限：符合ITU-TG.823/图2和G.823/表2要求及相关国际标准； 输出抖动：符合ITU-T G.921/表3要求； 抖动转移特性：抖动转移函数的最大增益小于1dB； 故障显示和相应措施：符合ITU-T G.921/表4要求；
　● 以太网接口参数 接口类型：RJ45 接口速率：10M 物理电气特性符合IEEE802.3以太网和IEEE802.3U快速以太网标准协议。
　● 其它接口参数 RS232异步数据接口：最高速率为19.2kbit/s(可选RS422接口);
　● 监控管理与告警 网管监控功能：本机可以接入申瓯网管平台，本机监控接口与PC机相连，可以获得全部的告警量以及设备的运行参数，其中包括光路、各支路的告警，环境参数显示,对端的工作状态等； 网管软环回控制功能：通过PC机网管界面，配置E1接口的近端和远端环回；
　告警显示及处理：

告警内容	本模块指示灯状态	本端监控
电源故障	网管板电源指示灯（POW1、POW2）灭	机箱告警信号输出，后台机显示
收无光	收无光指示灯亮红灯	机箱告警信号输出，后台机显示
对告	远端光端机收不到光时亮红灯	后台机显示
2M接口没有配置	对应的2M指示灯亮红灯	后台机显示
2M接口系统有配置，信号丢失	对应的2M指示灯闪烁	机箱告警信号输出，后台机显示
以太网接口系统连接状态	对应的以太网LINK指示灯亮绿灯为连接，中断亮红灯。	机箱告警信号输出，后台机显示

　● 环境要求： 环境温度：-40℃～80℃； 相对湿度：； ≤80℅（30℃） 电磁相容性辐射和传导干扰符合国际GB/T13996要求。 环境空气无腐蚀性和溶剂性气体，无扬尘。
　● 外型尺寸： 4U标准结构（集中式）483mm×216mm×176mm 桌面型采用1U的标准高度，尺寸为260mm×158mm×44mm
　● 供电要求 集中4U机架式采用的工作电源： DC输入电压要求为-36V~-75V，电源纹波≤100mVp-p；要求电源功率大于60W 桌面型采用的工作电源： DC-48V和AC220V可以同时供电； DC输入电压要求为-36V~-75V，电源纹波≤100mVp-p； AC输入电压要求为165V~265V； 电源功耗小于5W。

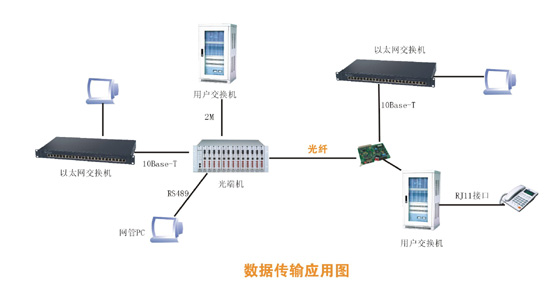

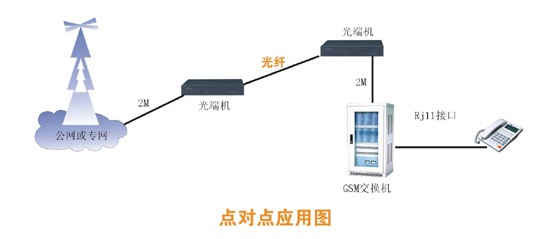

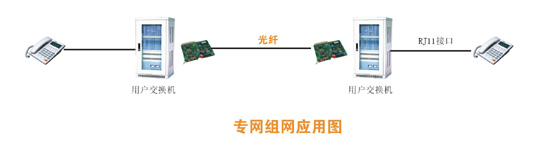

四、应用方案图
