一、概述 　
　　HG08-120A0116光端机是华光高科电子有限公司开发的点对点、多业务接入的光综合传输产品。
二、主要特点
　　● 可提供4个2M接口、1个RS232接口和1个RS422接口（速率高达19.2Kb/s）；
　　● 可提供一路勤务话机接口供系统维护使用 ；
　　● 可扩展4M/10M带宽的以太网接口；
　　● 可扩展1路V.35接口；
　　● 可扩展最多16路的音频接口（包括2线环路音频、2/4线音频），2线环路双绞线最多可达5公里；
　　● 不仅具有本端收无光、失步、误码、2M信号丢失告警，还有对端光路、电口故障告警 ；
　　● 本机采用ACC220V、DC-48V双重供电方式，适用于不同的供电场合；
　　● 标准19英寸1U机箱设计。
三、技术特点
　
　　● 光接口特性
　　  线路码型：NRZ+扰码；
　　  线路码速率：20.48M bit/s;
　　  发送光功率:-8~-15dBm或-3~-8dBm;
　　  接收机允许最小接收光功率Pmin(灵敏度):优于-36 dBm;
　　  接收动态范围: 优于30dBm。
　　● 2M特性
　　 （1） 接口特性
　　 　 　 速率：2048Kbit/s±50 ppm（异步）；
　　 　 　 阻抗：75Ω（非平衡）/120Ω（平衡）；
　　 　 　 码型：HDB3；
　　 　 　 物理/电气特性：符合ITU-T G.703、G.823建议要求及相关国标要求。
　　 （2） 数字段特性
　　 　 　 误码特性：符合G.921规定及相关国标要求；
　　 　 　 输入抖动容限：符合G.823/图2和G.823/表2要求及相关国标要求；
　　 　 　 输出抖动：符合G.921/表3要求；
　　 　 　 抖动转移特性：抖动转移函数的最大增益小于1dB；
　　 　 　 故障显示和相应措施：符合G.921/表4要求。
　　● 话路特性
　　  有效传输频带300～3400 Hz
　　 音频转接方式二线/四线
　　 音频转接点电平：
　　 二线发送端标称输入电平：+8dBr～-7dBr
　　 二线发送端标称输出电平：-2.5dBr～-18dBr
　 　四线发送端标称输入电平：+1.5dBr～-14dBr
　　 四线发送端标称输出电平：+4dBr～-11.5dBr
　　 音频转接点阻抗
　　 标称阻抗:二线600Ω(平衡)
　　 四线600Ω(平衡)
　　● RS422/RSS232特性
　　 速率≤19.2 Kbit/s
　　● 10Base-T以太网接口(选配)
　　 完全兼容IEEE802.3标准
　　 接口类型：RJ45双绞线接口
　 　接口速率：10Mbit/s
　　 传输带宽:4Mbit/s
　　 端对端线缆长度:100m(cat3/cat5非频蔽双绞线)
　　● V.35接口(选配)
　　 DCE模式
　　 接口数量:1路
　　● 模拟用户线接口(选配)
　　 阻抗:600Ω
　　 FXO:用于连接PBX用户线
　 　FXS:用于连接电话机或PBX中继线,供电电压48V
　 　接口数:最多16路
　　● 2/4线音频接口(选配)
　　 用于连接载波机或其他具有2/4线音频接口的设备
　　 阻抗:600Ω
　 　接口数:最多8路
　　● 监控管理与告警
　　 可对正在运行的光端机运行状态、故障告警进行监控。
　　● 工作条件
　　 环境温度：0℃～40℃（户内型）；-40℃～85℃（户外型）
　　 相对湿度：≤85%（30℃）；
　　 电磁相容性辐射和传导干扰符合国际GB/TI13996要求；
　　 环境空气无腐蚀性和溶剂性气体，无扬尘。
　　● 供电条件
　　 交流输入电压为180～260V 频率50Hz±5 Hz
　　 直流输入电压可为 -36～-72V 纹波系数 <5%
　　 供电功率：≥20W

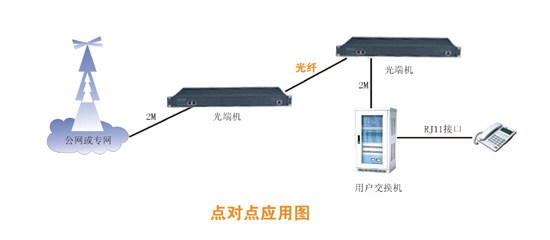

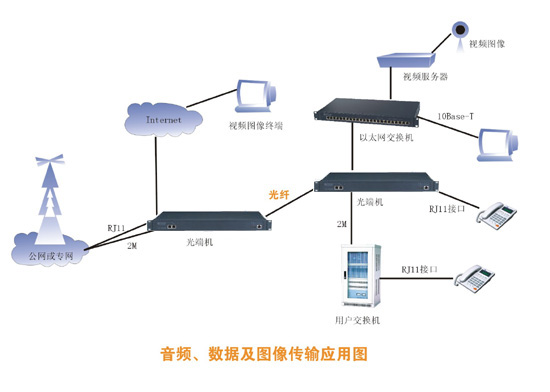

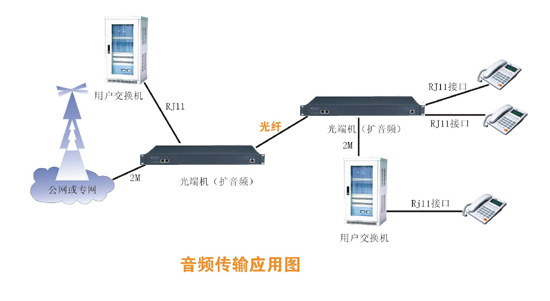

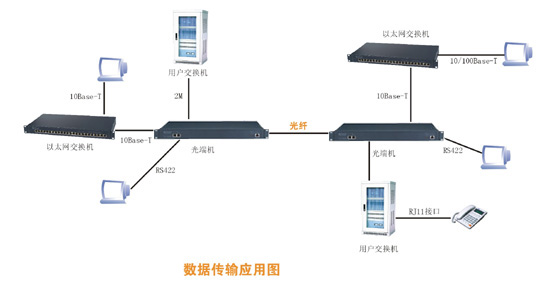

四、应用方案图
