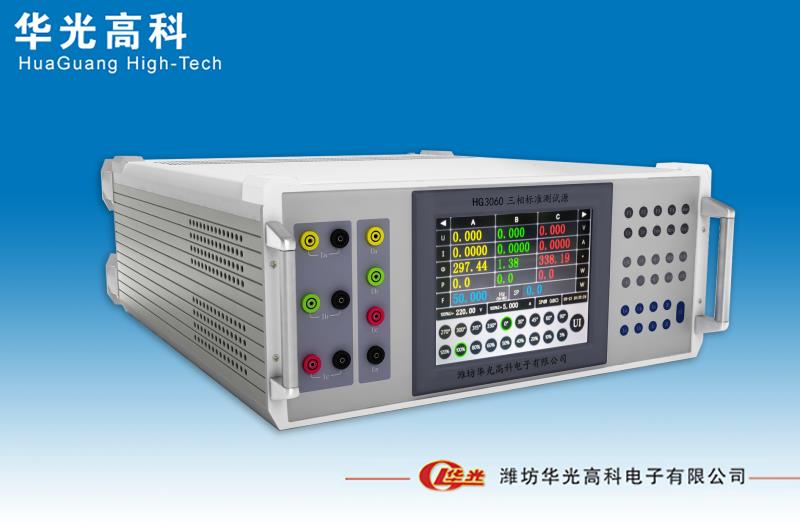

HG3060A-1型三相交流标准源|三相交流功率源|三相源|三相功率源

一、 产品概述

HG3060A-1型三相交流标准源可以产生幅度可调、相位可调、频率可调、功率稳定的三相标准工频电压、电流信号。

本产品主要用于电能表、电压表、电流表、相位表、频率表、功率表、功率因数表等电力电测数字仪表的测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定，电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；无功补偿控制器、电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定。

本电源产品应用高精度采样技术，并结合最新数字信号处理方法等技术设计而成。技术先进，性能优良，体积小，重量轻，携带方便，既可用于实验室，也可以现场使用。我们相信您会对使用这款高品质的电源产品感到满意的。

在使用该产品之前，请详细阅读本使用说明书。以下是使用该产品时的注意事项：

    1、电压、电流正在输出时请不要关机，不要复位，特别是当高电压、大电流正在输出时，请先通过操作按键关闭信号输出，然后再关闭仪器供电电源。

2、电压输出不得短路，电流输出不得开路；操作者启动输出电压信号、电流信号之前，应确保外部连线正确无误，外接连线部分不能有裸露。暂时离开时请关闭信号输出。

3、使用本产品时，请务必保证仪器接地良好。

4、在测量或校验前, 务必将本仪器预热10分钟，否则指标可能会受影响。

5、未经本公司允许，请不要擅自打开仪器，内有高压，防止触电。

6、违反上述注意事项所引起的一切后果本公司概不负责。

二 、主要功能和特点

1、三相电压、电流、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出，软件闭环。

2、可输出0-31次谐波。

3、三相电压之间、各相电压和电流之间的相位均可360°调节。

4、仪器配备触摸屏、旋转编码器、面板按键，具备多种操作方式。

5、具有三路电能脉冲输入输出接口，可以同时校验三块单相或三相电能表误差。

6、具有电能表走字试验功能。

7、仪器配备有RS232接口和RS485接口，可以通过上位机进行整机操作，通讯协议开放。

8、配备有外控开关接口，可外接脚踏开关控制信号的启停。

9、三相电压通道具有优秀的电容负载驱动能力。

10、采用800×600 TFT彩色液晶显示屏，所有电参数一屏显示，并有向量图显示功能。

11、当电压短路、电流开路或接线错误时，可自动停止输出并伴有声光报警。

12、采用先进的功放技术，可靠性、稳定性大大提高。

  三、主要技术指标

1、交流电压输出

 量程：380V、220V、100V、57.7V ；

 调节范围：(0-120)%RG

 调节细度：0.01%RG；

 准确度：  0.1%RG

      稳定度：≤0.02%/3min；

      输出功率：每相20VA

      满负载调整率：0.05%RG；

      失真度：≤0.2%（非容性负载）
   2、交流电流输出

量程： 20A、5A、1A、0.2A；

调节范围:  (0～120)%RG

调节细度:  0.01%RG；

准确度：    0.1%RG

 稳定度：    ≤0.02%/3min；

 输出功率：每相20VA

满负载调整率：0.05%RG；

失真度：≤0.2%（非容性负载）

3、有功功率:   准确度：0.1%RG

               稳定度：0.05%RG/3min

4、相  位：     0°～359.99° ；

                调节细度： 0.01°；

                准确度： 0.05°；

5、频  率：   40Hz～70Hz；   调节细度0.001Hz ；

                             准确度： 0.005Hz；

6、功率因数：  -1～0～+1 ；    调节细度： 0.001  ；

                               准确度： 0.005；

    7、谐波输出：      谐波次数：2-31次  谐波含量设置范围：0～40%

                     谐波含有率设置准确度：   设置值±0.1%

8、环境条件：    工作环境温度： 0℃～40℃;     相对湿度： ≤85%

                 工作电源： AC220V±15%，     最大功耗400VA

9、规格与重量：  尺寸：449mm×455mm×177mm    重量： 18Kg
