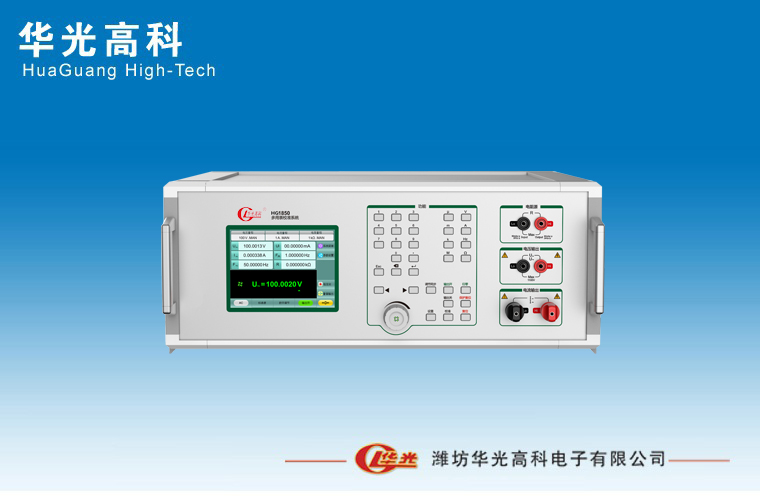

多用表校准系统HG8850A

1. 产品概述

    多用表校准系统HG8850A是一款宽量限、多量值、高精度的交直流标准源仪器，可精准输出交流电压/电流，直流电压/电流，准确度为0.05级，兼具电阻模拟和脉冲输出的功能，是校准万用表及其他交直流电测仪表的理想仪器，可广泛应用于电力、计量、军工、制造、科研等各领域。参考标准：JJG 124-2005《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011《交直流电表校验仪校准规范》 等。

2. 主要应用

l 检定或校准0.2级及以下的交流电压表、电流表

l 检定或校准0.2级及以下的直流电压表、电流表

l 检定或校准0.2级及以下的多用表、万用表

l 检定或校准0.5级及以下的电阻表

l 校准钳形表(选件)、校准交直流变送器(选件)

3. 功能特点

l 交直流电量输出：电压最大1100 V，电流最大22 A或33 A，F：45 Hz～1100 Hz。

l 直流电阻模拟：10 Ω～220 MΩ，连续可调；脉冲输出：1 Hz～2 MHz。

l 量值输出模式：具有标准源和调节输出源二种模式，方便数字表和模拟表的检定。

l 量值调节方式：“定点输出、步进调节、旋转编码器、电位器调节(选配)”等方式

l 输出开关按键：通过一键操作可任意关闭或接通当前输出通道。

l 负载能力优异：在满负荷条件下确保量值稳定准确，可覆盖电动系指针式表的检定。

l 人机功能良好：大屏液晶显示，采用触摸+数字按键的操作模式，方便用户手动检表。

l 钳形线圈(选件)：可配接50 T的线圈，最大产生1100 At的等效电流，校准钳形表。

l 变送器检测(选件)：具有交直流变送器的二次直流信号测量的功能。

l 专用软件(选件)：支持被检表的半自动或全自动校准，数据管理和证书导出。

4. 技术规格

4.1 直流电压输出DCV

输出特性：

l 电压输出范围：20 mV～1100 V

l 调节细度：0.002%*RG，6位十进制显示

l 保护功能：短路保护、过载保护

l 备注：① RD为读数值，② RG为量程值，下同

4.2 直流电流输出DCI

输出特性：

l 电流输出范围：2 μA～22 A或33 A

l 调节细度：0.002%*RG，6位十进制显示

l 保护功能：开路保护、过载保护

l 备注：③ 30 A量程为选件

4.3 交流电压输出ACV

输出特性：

l 电压输出范围：20 mV～1100 V

l 调节细度：0.002%*RG，6位十进制显示

l 频率范围：45.0000 Hz～1100.00 Hz，最佳准确度：± 0.01 Hz

l 保护功能：短路保护、过载保护

4.4 交流电流输出ACI

输出特性：

l 电流输出范围：0.2 mA～22 A或33 A

l 调节细度：0.002%*RG，6位十进制显示

l 频率范围：45.0000 Hz～1100.00 Hz，最佳准确度：± 0.01 Hz

l 保护功能：开路保护、过载保护

l 备注：④ 30 A量程为选件

4.5 电阻模拟R

输出特性：

l 输出范围：10 Ω～220MΩ

l 调节细度：0.002%*RG，6位十进制显示

4.6 脉冲输出

l 频率范围：1 Hz～2 MHz

l 调节细度：0.001%*RG，6位十进制显示

l 最佳年准确度：± ( 0.002%*RD + 20 μHz )

l TTL电平；抖晃：< 20 ns

4.7直流小信号测量 (选件)

l 量程：1 V、10 V、2 mA、20 mA

l 测量范围：± ( 0～12 V )；± ( 0～24 mA )

l 最佳年准确度：± ( 0.006%*RD + 0.004%*RG )

l 备注：该功能用于测量变送器的二次直流信号

5. 一般技术规格

l 供电电源：AC ( 220 ± 22 ) V，( 50 ± 2 ) Hz

l 工作环境：0 ℃～40 ℃，20%～85% R·H，不结露

l 储存环境：-20 ℃～70 ℃，< 85% R·H，不结露

l 装置尺寸：480 mm × 410 mm × 215 mm (长×宽×高)

l 装置质量：约18 kg

l 通讯接口：RS232接口
