产品名称：
HG1000A钳形表测试线圈
品　　牌：
华光高科
价　　格：
0.00元
产　　地：
山东潍坊
网　　址：
www.wfhg.com.cn
产品制造：
潍坊华光高科电子有限公司
热线电话：
13806491159
数　　量：
1000
热线电话：
0536-8222888　8236921
销售区域：
亚洲地区
地　　址：
山东省潍坊市奎文区潍州路1088号
资料下载：
点击下载
　产品详情

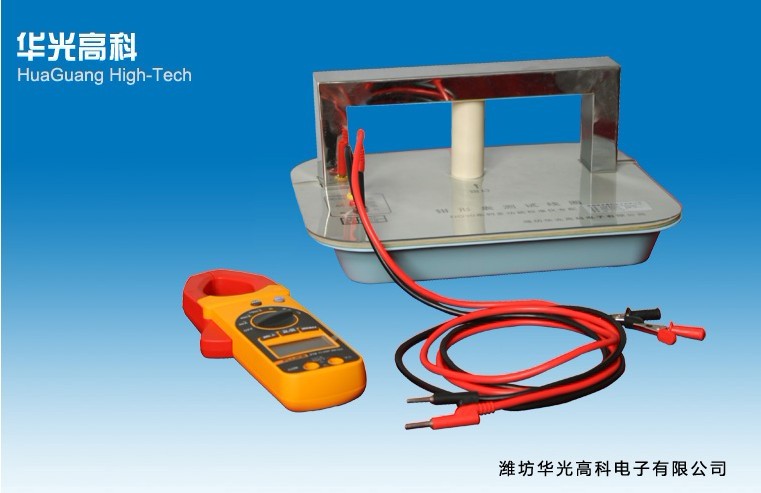

HG1000A钳形表测试线圈
一、     适用频率：DC——50Hz（60Hz、400Hz）
二、 转换精度：±0.2%
三、 规格参数

规 格
直流内阻
钳口尺寸
供电电源要求

直流
交流

500A （10A  50匝）
   0.2Ω
   ﹥16mm
  10A/2V
 10A/2.5V

1000A（10A  100匝）
   0.24Ω
   ﹥28mm
  10A/2.5V
 10A/5V

1000A（20A  50匝）
   0.065Ω
   ﹥28mm
  20A/1.3V
 20A/3V

2000A（20A  100匝）
   0.16Ω
   ﹥35mm
  20A/3.2V
 20A/5V

四、使用方法
1、 将交、直流恒流源输出引至测试线圈插孔中.部分测试线圈电流输入有三个插孔,从黑、红插孔可以输入直流或交流电流.从黑、黄插孔可以输入交流电流（具有感性补偿功能）。
2、将被检钳形表按测试线圈面板上箭头方向钳住中柱线圈,钳形表的位置和箭头方向平行,置于测试线圈面板上,中柱线圈位于钳口内中心处。
3、交、直流电流源的电流档安培数乘以线圈所注明的匝数即为钳形表的电流值。
4、 各种规格线圈在最大允值工作状态.通电时间应不大于3分钟。
5、 供电电源的电流误差加上0.2%即为综合误差。
6、  部分供电电源功率不足.不能测量到最大允值.但不影响测量误差（在能输出的电流值上）。
7、 400Hz必须专门订制测试线圈。
